Роботизированная сварка, лазерное отслеживание швов

Роботизированная сварка, лазерное отслеживание швов

Лазерное отслеживание швов – это"онлайн"процесс, при котором система датчиков активно направляет робота во время сварочной операции. Вот как это работает:

Лазерная триангуляция: Лазерный диод проецирует лазерную линию на заготовку перед сварочной горелкой. Камера (или оптический датчик) в сенсорной головке улавливает отраженный свет. Анализируя деформацию этой лазерной линии, система генерирует трехмерный профиль сварного шва.

Коррекция в реальном времени-: датчик постоянно отправляет данные этого профиля на контроллер робота. Специализированное программное обеспечение (например, модуль «Профиль отслеживания сварных швов») обрабатывает эти данные в-времени для определения точного положения и геометрии шва. Затем робот динамически регулирует траекторию резака, чтобы он точно следовал за соединением, компенсируя смещение детали, термическую деформацию или производственные допуски.

🔧 Строительство системы



Головка датчика:Прочный компактный блок, в котором размещены лазерный проектор и камера. Он предназначен для работы в суровых условиях сварочной камеры, включая брызги, тепло и электромагнитные помехи.

Блок контроллера:Мощный процессор, действующий как мозг системы. Он анализирует изображения с датчика, рассчитывает положение и геометрию шва и отправляет корректирующие сигналы на контроллер робота.

Интерфейсные кабели:Прочные кабели для питания, передачи данных между датчиком и контроллером и интеграции с системой управления роботом.

Монтажный кронштейн:Прецизионный кронштейн для надежного крепления головки датчика к сварочной горелке робота QJAR, обеспечивающий фиксированное и известное взаимное расположение горелки и датчика.

Программное обеспечение:Удобное-программное обеспечение для калибровки системы, обучения типам швов и настройки параметров.

⚙️Принцип работы

Лазерное отслеживание швов, также известное как отслеживание суставов, работает по принципулазерная триангуляция.

Лазерная проекция:Полупроводниковый лазерный диод проецирует лазерную линию или ряд точек на поверхность заготовки непосредственно перед сварочной горелкой.

Захват изображения:Камера высокого-разрешения, расположенная в той же сенсорной головке, фиксирует отражение этой лазерной линии, когда она падает на шов.

Создание 3D-профиля:Контроллер датчика обрабатывает захваченное изображение. Поскольку лазерная линия деформируется в месте соединения (например, в канавке, нахлесте или скруглении), система может создать точный трехмерный профиль геометрии шва.

Корректировка в реальном времени-:Данные этого профиля постоянно передаются в контроллер робота (например, контроллер QJAR). Затем контроллер в реальном-времени корректирует траекторию движения робота, положение горелки и даже может адаптировать параметры сварки (например, напряжение или скорость подачи проволоки) для компенсации смещения шва, отклонений детали или тепловых искажений.

Этот«Онлайн»метод отслеживания в процессе сварки высокопроизводителен, поскольку требует всего лишь одного цикла «поиск и сварка» и эффективно компенсирует тепловые-деформации.

1.Робот-манипулятор (6-осевой шарнирно-сочлененный робот)

Основной технический параметр робота:

1. Эффективный радиус и нагрузка робота: 1700 мм.

2. Точность позиционирования повтора робота: ± 0,05 мм.

3. Полезная нагрузка: 12 кг.

Масса робота: 240 кг

4. Источник питания: трехфазный пятипроводный переменный ток 380 (± 10%) В, частота: 50 Гц.

5. Уровень защиты основного питания: IP56/IP67.

6. Основные обрабатываемые детали: сварочная обработка деталей (в зависимости от формы продукта и технологических требований заказчика)

Лазерное отслеживание швов неоценимо в отраслях, где требуется точность и адаптируемость.

Применение в строительной отрасли:

Изготовление металлоконструкций: Используется для сварки балок, колонн и ферм зданий и мостов. Система компенсирует термические деформации, возникающие в длинных сварных швах, обеспечивая целостность конструкции.

Сварка труб: идеально подходит для сварки по окружности труб большого-диаметра, используемых в трубопроводах. Это обеспечивает герметичность соединений,-даже если выравнивание труб не идеально.

Производство тяжелого оборудования: Для изготовления рам и конструктивных элементов строительной техники, где высокая-прочность сварных швов имеет решающее значение.

Заводское и общепроизводственное применение:

Автомобильная и аэрокосмическая промышленность: Эти отрасли выигрывают от высокой точности сложных сварных швов на шасси, рамах и таких важных компонентах, каквыхлопные системы или лопатки турбины .

Высокое-смешивание, низкие-производство в больших объемах: Идеально подходит для мастерских и фабрик, которые часто переключаются с одной продукции на другую. Система сводит к минимуму время перепрограммирования и позволяет быстро адаптироваться к новым сварным швам.

Сварка изменяющихся или несовершенных деталей: Компенсирует несоответствия предшествующих процессов, таких как литье или прессование, уменьшая потребность в дорогих, совершенных приспособлениях и приспособлениях.

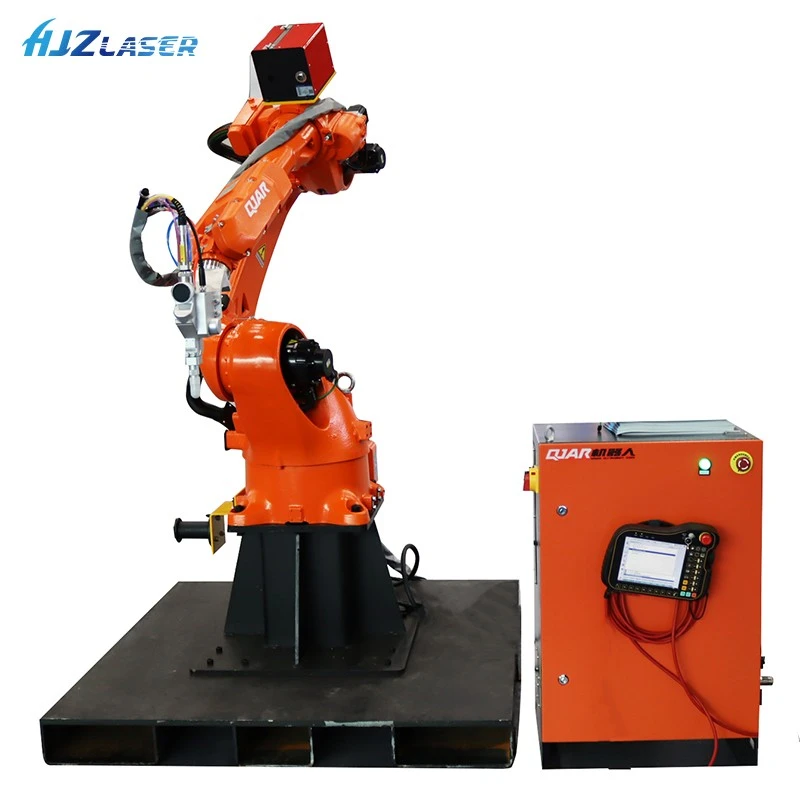

Шестиосная роботизированная система: QJR12-1700

☑️ Робот QJR12-1700 — это высокоэффективный робот, специально разработанный для сварки. Он имеет шесть осей и приводится в движение сервоприводом переменного тока, что сокращает время сварочного цикла за счет максимальной скорости работы. Кабель робота встроен в манипулятор и основание робота, что экономит пространство и обеспечивает высокую-плотность конфигурации, позволяя легко избежать помех между приспособлениями и заготовками. Рука движется свободно, стабильно и имеет высокую точность при многократном позиционировании, что позволяет легко координировать работу с источниками сварочного тока, сварочными головками, механизмами подачи проволоки и перемещающими машинами. Робот QJR12-1700 имеет радиус движения 1550 мм, максимальную грузоподъемность 12 кг и повторяемую точность позиционирования ± 0,05 мм. Он имеет полую конструкцию запястья, которая эффективно обеспечивает высококачественные сварочные процессы.

Ухань HJZ Laser Technology Co., Ltd.

Компания занимает площадь более 2000 квадратных метров и имеет одно заводское здание в садовом стиле с 5-звездочным стандартом отделки. Численность команды составляет 50 человек, и компания занимает лидирующие позиции среди конкурентов в отрасли аналогичной продукции.

Профессиональная команда

У нас есть более 20 патентных сертификатов и наград в области НИОКР, таких как CE, SGS и Национальное высокотехнологичное предприятие. У нас есть профессиональные технические таланты, которые работают в лазерной промышленности в течение 15 лет и могут настроить лазерное оборудование по вашему желанию.

доставка 7x24 часа

Наша команда может обеспечить круглосуточное онлайн-обслуживание 7x24, достигая группы клиентов. Экспортируясь в более чем 100 стран и регионов, а также завоевывая доверие и хорошую репутацию со стороны клиентов.
